PHP机械泵入式比例混合装置
Retail price
市场价
Weight
kg
Stock
隐藏域元素占位
关键词：
机械泵入式比例混合装置
- 产品描述
-
- 商品名称: PHP机械泵入式比例混合装置
产品简介
机械泵入式比例混合装置是一种流量平衡式比例混合装置，由水轮机(无泄水型)、泡沫液泵、联轴器、阀门、管路系统、PLC控制柜、泡沫液贮罐及底座等组成。该装置由两个关键元器件组成：一个水轮机和一个泡沫泵。由管道内流动的消防水为驱动力，通过水轮机带动泡沫液泵抽取常压罐内的泡沫液，泵入到消防主管道内。通过水轮机和泡沫液泵内部的结构参数匹配，平衡了水的流量和泡沫液的流量，实现定比例混合。当管路系统上的三通阀将吸液口关闭时，泡沫泵将自动清洗。
主要适用于变电站、地下停车场、石油化工、港口码头、油库、机场（库）、海上平台等场所的大中小型泡沫消防系统。工作原理
消防水流经水轮机，水轮机旋转并驱动柱塞泵，柱塞泵吸入泡沫液，加压后注入到水轮机的出口，与水进行混合形成泡沫混合液。泡沫液量与流量成正比而与压力变化无关，这样在压力变化的情况下也能保证稳定的混合比。
由于水做功需要消耗一定的能量，所以流经水力马达的消防水会有一定的压力损失，本公司生产的泵入式比例混合装置，在1.6MPa工作压力下，消防水的压力损失均在0.15MPa之内。

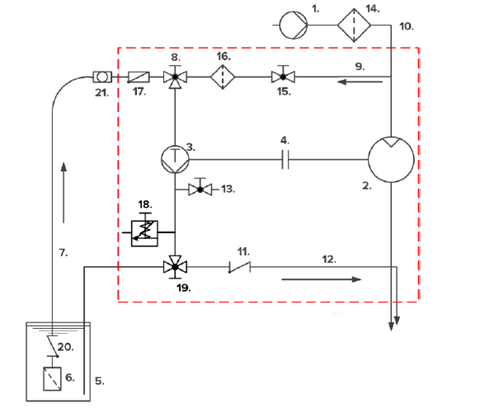

工作原理图
1、消防供水 2、水轮机（无泄水型） 3、柱塞泵 4、联轴器 5、泡沫液供给 6、底部过滤器 7、吸入管 8、三通球阀（冲洗/吸液） 9、冲洗管 10、消防水管 11、止回阀 12、注入管 13、排气管 14、消防水过滤器 15、冲洗管球阀 16、冲洗管过滤器 17、吸入管旋启式止回阀 18、压力释放阀 19、三通（混合/回流）20、底阀 21、吸入管排气
产品优势
1.适用于所有的泡沫灭火系统，可以取代压力式比例混合装置及平衡式比例混合装置，混合比精确。
2.安装方便，水力驱动，无需额外动力。结构紧凑，重量轻，无需压力容器。
3.使用简单，简单的机械式混合，宽广的流量范围，宽广的压力范围，无需校正。
4.经济高效，维护简单，定期测试简单，使用期内，维护成本低。技术参数

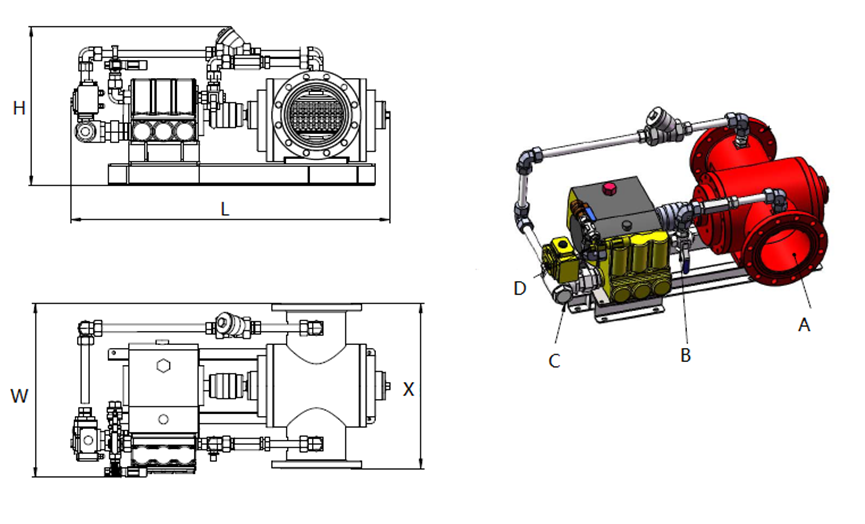

型号规格
流量范围
（L/S）
工作压力范围
（MPa）
混合比
（%）
主管口径
A(mm)
泡沫液进口
C(mm)
回流口
B(mm)
泄压口
D(mm)
L(mm)
H(mm)
W(mm)
X(mm)
PHP8
1～8
06～1.2或0.6～1.6
3%或6%
DN50
1〞
1/2〞
1/2〞
700
250
400
350
PHP16
3～16.6
DN65
1〞
1/2〞
1/2〞
850
260
450
350
PHP25
3～26.5
DN100
11/2〞
1〞
3/4〞
990
350
500
400
PHP40
4.2～40
DN100
2〞
1〞
3/4〞
1200
350
500
450
PHP66
8～66.5
DN150
2 1/2〞
1〞
3/4〞
1250
400
600
500
PHP100
8～100
DN200
21/2〞
11/2〞
1〞
1450
550
600
550
PHP135
8～135
DN250
21/2〞
11/2〞
DN40
1750
1000
1000
700
PHP170
18～170
DN300
21/2〞
2〞
DN50
1800
1050
1000
700
PHP250
20～250
DN350
DN100
DN65
DN65
2800
1200
1600
950
PHP335
30～335
DN400
DN125
DN65
DN65
2800
1180
1600
950
系统控制
机械泵入式比例混合装置采用PLC自控系统，将能很好的解决在无人值守的情况下，当有火情发生时，第一时间按设定程序控制进液阀、进水阀的开启与关闭从而启动或关闭装置，同时在控制柜上显示相应动作的状态信号；能接受中控的自动火灾报警信号，并相应的实施自动灭火。
控制系统具有自动控制和现场手动控制两种模式。1）自动控制
控制柜处于自动控制方式时，PLC控制系统接收到火警信号或人工根据火灾报警系统信息确认着火后手动开启消防控制室装置启动按钮，装置控制系统在接收到指令后，自动打开主系统消防进水阀（平时常闭），泡沫液进液阀（平时常闭），通过主泡沫液泵出口压力变送器检测泡沫液泵是否正常启动，当泡沫液泵出口压力达到设定值（≥0.6MPa）,则表示管网压力已建立,主系统开启成功；如果在泡沫液泵启动30s（可调）以后泵出口依然没有达到设定值，则装置系统报警，主系统停止并自动切换到备用系统。
装置内主系统任一控制设备故障时报警，同时依次启动备用系统。报警信号可上传至消防控制室消防联动控制器，在消防控制室内报警。2）现场手动控制：
发生火灾时，通过操作装置控制柜上的按钮，直接启动装置投入运行。装置运行通过控制柜程序自动控制。控制柜程序控制流程同上。电动阀门如启动失败还可通过机械手动直接开启。灭火结束后，通过现场控制柜上的按钮，现场关闭各电动装置。
装置的安装
1．检查机械泵入式比例混合装置撬块在运输过程中有无损坏。
2．使用起重工具将混合装置撬块安放到设备安装基础上，并用地脚螺栓固定。
3．将泡沫罐安装到其基础上，并用地脚螺栓固定，泡沫罐固定好后将泡沫罐的附件如：液位计、呼吸阀等安装到泡沫罐相应的位置。
4．将撬块上消防水进口、泡沫混合溶液出口与主管路正确联接，泡沫原液进口、泡沫原液回液口与泡沫罐上的泡沫原液出口和泡沫原液回液口分别正确联接好。
5．设备安装完成后检查撬块管路法兰联接螺栓在运输过程中有无松动，如有松动请重新拧紧，以防泄漏。
装置启动前检查与准备
1.泡沫罐检查：打开泡沫罐人孔盖，检查泡沫罐内是否有灰尘、污垢、污渍。如有，请用清水冲洗泡沫罐并待其干燥。
2.泡沫液加注：加注泡沫液前请检查泡沫罐所有阀是否关闭，防止泡沫液泄漏流失。推荐采用加液泵从罐的加液口向泡沫罐内泵送，如无加液泵则只能采用从罐顶人孔口注入（最好不采用从人孔倾倒，这样加注泡沫原液时会产生大量泡沫，容易溢出），当在加注泡沫液过程中产生过多泡沫时，请暂停加注，等产生的泡沫消失后再继续加注，以防溢出。
3.撬块各阀门开关状态的检查。
4.启动消防水泵，向撬块主管道供水。此时打开消防进水阀和泡沫液进液阀，系统就在工作状态下运行了。
装置运行后冲洗
1.当泡沫系统运行结束后，撬块管道、泡沫泵及阀门等需用清水进行冲冼。
2.冲冼系统时需按照系统阀门开关状态表要求，将系统各阀门调到冲洗位置状态。
3.当系统阀门调整到冲洗状态后，冲洗时间大约为2～5分钟，以排出的水不再含有泡沫为准。
4.冲洗完毕必须将系统各阀门恢复到待命状态，随时准备再次运行
产品简介
机械泵入式比例混合装置是一种流量平衡式比例混合装置，由水轮机(无泄水型)、泡沫液泵、联轴器、阀门、管路系统、PLC控制柜、泡沫液贮罐及底座等组成。该装置由两个关键元器件组成：一个水轮机和一个泡沫泵。由管道内流动的消防水为驱动力，通过水轮机带动泡沫液泵抽取常压罐内的泡沫液，泵入到消防主管道内。通过水轮机和泡沫液泵内部的结构参数匹配，平衡了水的流量和泡沫液的流量，实现定比例混合。当管路系统上的三通阀将吸液口关闭时，泡沫泵将自动清洗。
主要适用于变电站、地下停车场、石油化工、港口码头、油库、机场（库）、海上平台等场所的大中小型泡沫消防系统。
工作原理
消防水流经水轮机，水轮机旋转并驱动柱塞泵，柱塞泵吸入泡沫液，加压后注入到水轮机的出口，与水进行混合形成泡沫混合液。泡沫液量与流量成正比而与压力变化无关，这样在压力变化的情况下也能保证稳定的混合比。
由于水做功需要消耗一定的能量，所以流经水力马达的消防水会有一定的压力损失，本公司生产的泵入式比例混合装置，在1.6MPa工作压力下，消防水的压力损失均在0.15MPa之内。
工作原理图
1、消防供水 2、水轮机（无泄水型） 3、柱塞泵 4、联轴器 5、泡沫液供给 6、底部过滤器 7、吸入管 8、三通球阀（冲洗/吸液） 9、冲洗管 10、消防水管 11、止回阀 12、注入管 13、排气管 14、消防水过滤器 15、冲洗管球阀 16、冲洗管过滤器 17、吸入管旋启式止回阀 18、压力释放阀 19、三通（混合/回流）20、底阀 21、吸入管排气
产品优势
1.适用于所有的泡沫灭火系统，可以取代压力式比例混合装置及平衡式比例混合装置，混合比精确。
2.安装方便，水力驱动，无需额外动力。结构紧凑，重量轻，无需压力容器。
3.使用简单，简单的机械式混合，宽广的流量范围，宽广的压力范围，无需校正。
4.经济高效，维护简单，定期测试简单，使用期内，维护成本低。
技术参数
|
型号规格 |
流量范围 （L/S） |
工作压力范围 （MPa） |
混合比 （%） |
主管口径 A(mm) |
泡沫液进口 C(mm) |
回流口 B(mm) |
泄压口 D(mm) |
L(mm) |
H(mm) |
W(mm) |
X(mm) |
|
PHP8 |
1～8 |
06～1.2或0.6～1.6 |
3%或6% |
DN50 |
1〞 |
1/2〞 |
1/2〞 |
700 |
250 |
400 |
350 |
|
PHP16 |
3～16.6 |
DN65 |
1〞 |
1/2〞 |
1/2〞 |
850 |
260 |
450 |
350 |
||
|
PHP25 |
3～26.5 |
DN100 |
11/2〞 |
1〞 |
3/4〞 |
990 |
350 |
500 |
400 |
||
|
PHP40 |
4.2～40 |
DN100 |
2〞 |
1〞 |
3/4〞 |
1200 |
350 |
500 |
450 |
||
|
PHP66 |
8～66.5 |
DN150 |
2 1/2〞 |
1〞 |
3/4〞 |
1250 |
400 |
600 |
500 |
||
|
PHP100 |
8～100 |
DN200 |
21/2〞 |
11/2〞 |
1〞 |
1450 |
550 |
600 |
550 |
||
|
PHP135 |
8～135 |
DN250 |
21/2〞 |
11/2〞 |
DN40 |
1750 |
1000 |
1000 |
700 |
||
|
PHP170 |
18～170 |
DN300 |
21/2〞 |
2〞 |
DN50 |
1800 |
1050 |
1000 |
700 |
||
|
PHP250 |
20～250 |
DN350 |
DN100 |
DN65 |
DN65 |
2800 |
1200 |
1600 |
950 |
||
|
PHP335 |
30～335 |
DN400 |
DN125 |
DN65 |
DN65 |
2800 |
1180 |
1600 |
950 |
系统控制
机械泵入式比例混合装置采用PLC自控系统，将能很好的解决在无人值守的情况下，当有火情发生时，第一时间按设定程序控制进液阀、进水阀的开启与关闭从而启动或关闭装置，同时在控制柜上显示相应动作的状态信号；能接受中控的自动火灾报警信号，并相应的实施自动灭火。
控制系统具有自动控制和现场手动控制两种模式。
1）自动控制
控制柜处于自动控制方式时，PLC控制系统接收到火警信号或人工根据火灾报警系统信息确认着火后手动开启消防控制室装置启动按钮，装置控制系统在接收到指令后，自动打开主系统消防进水阀（平时常闭），泡沫液进液阀（平时常闭），通过主泡沫液泵出口压力变送器检测泡沫液泵是否正常启动，当泡沫液泵出口压力达到设定值（≥0.6MPa）,则表示管网压力已建立,主系统开启成功；如果在泡沫液泵启动30s（可调）以后泵出口依然没有达到设定值，则装置系统报警，主系统停止并自动切换到备用系统。
装置内主系统任一控制设备故障时报警，同时依次启动备用系统。报警信号可上传至消防控制室消防联动控制器，在消防控制室内报警。
2）现场手动控制：
发生火灾时，通过操作装置控制柜上的按钮，直接启动装置投入运行。装置运行通过控制柜程序自动控制。控制柜程序控制流程同上。电动阀门如启动失败还可通过机械手动直接开启。灭火结束后，通过现场控制柜上的按钮，现场关闭各电动装置。
装置的安装
1．检查机械泵入式比例混合装置撬块在运输过程中有无损坏。
2．使用起重工具将混合装置撬块安放到设备安装基础上，并用地脚螺栓固定。
3．将泡沫罐安装到其基础上，并用地脚螺栓固定，泡沫罐固定好后将泡沫罐的附件如：液位计、呼吸阀等安装到泡沫罐相应的位置。
4．将撬块上消防水进口、泡沫混合溶液出口与主管路正确联接，泡沫原液进口、泡沫原液回液口与泡沫罐上的泡沫原液出口和泡沫原液回液口分别正确联接好。
5．设备安装完成后检查撬块管路法兰联接螺栓在运输过程中有无松动，如有松动请重新拧紧，以防泄漏。
装置启动前检查与准备
1.泡沫罐检查：打开泡沫罐人孔盖，检查泡沫罐内是否有灰尘、污垢、污渍。如有，请用清水冲洗泡沫罐并待其干燥。
2.泡沫液加注：加注泡沫液前请检查泡沫罐所有阀是否关闭，防止泡沫液泄漏流失。推荐采用加液泵从罐的加液口向泡沫罐内泵送，如无加液泵则只能采用从罐顶人孔口注入（最好不采用从人孔倾倒，这样加注泡沫原液时会产生大量泡沫，容易溢出），当在加注泡沫液过程中产生过多泡沫时，请暂停加注，等产生的泡沫消失后再继续加注，以防溢出。
3.撬块各阀门开关状态的检查。
4.启动消防水泵，向撬块主管道供水。此时打开消防进水阀和泡沫液进液阀，系统就在工作状态下运行了。
装置运行后冲洗
1.当泡沫系统运行结束后，撬块管道、泡沫泵及阀门等需用清水进行冲冼。
2.冲冼系统时需按照系统阀门开关状态表要求，将系统各阀门调到冲洗位置状态。
3.当系统阀门调整到冲洗状态后，冲洗时间大约为2～5分钟，以排出的水不再含有泡沫为准。
4.冲洗完毕必须将系统各阀门恢复到待命状态，随时准备再次运行
