- 产品描述
-
- 商品名称: 消防直流水枪 QZ3.5/7.5
- 商品编号: QZ3.5/7.5

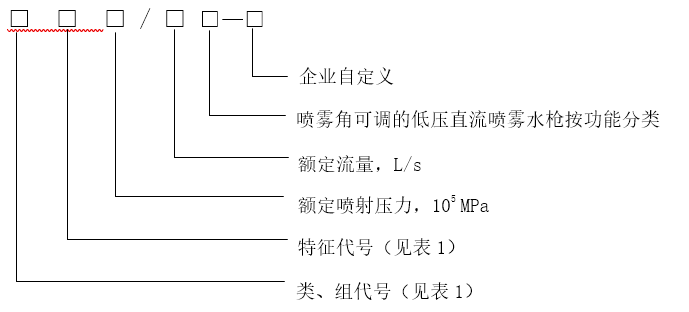

一、型号编制：
类
组
特征
水枪代号
代号含义
枪
Q
直流水枪
Z（直）
—
QZ
直流水枪
开关G（关）
QZG
直流开关水枪
开花K（开）
QZK
直流开花水枪
喷雾水枪
W（雾）
撞击式J（击）
QWJ
撞击式喷雾水枪
离心式L（离）
QWL
离心式喷雾水枪
簧片式P（片）
QWP
簧片式喷雾水枪
直流喷雾水枪
L（直流喷雾）
球阀转换式H（换）
QLH
球阀转换式直流喷雾水枪
导流式D（导）
QLD
导流式直流喷雾水枪
多用水枪
D（多）
球阀转换式H（换）
QDH
球阀转换式多用水枪
喷雾角可调的低压直流喷雾水枪按功能分为以下 4 类：
a) 第Ⅰ类：喷射压力不变，流量随喷雾角的改变而变化；
b) 第Ⅱ类：喷射压力不变，改变喷雾角，流量不变；
c) 第Ⅲ类：喷射压力不变，在每个流量刻度喷射时，喷雾角变化，对应的流量刻度值不变；
d) 第Ⅳ类：在一定的流量范围内，流量变化时，喷射压力恒定
示例：QZ3.5/7.5表示额定喷射压力0.35MPa，额定直流流量7.5L/s的直流水枪。
二、执行标准：GB8181-2013《消防水枪》
三、术参数：
1.直流水枪
型号规格
接口规格
0.35MPa额定压力
密封性能
（MPa)
强度
(MPa)
流量（L/s）
射程（m）
QZG3.5/5
KY50
5±8%
≥25
1.6
2.4
QZG3.5/7.5
KY65
7.5±8%
≥28
QZG3.5/7.5
2.直流喷雾水枪
型号规格
接口规格
0.6MPa额定压力
雾化角度（°）
流量（L/s）
喷雾射程（m）
直流射程（m）
QLD6.0/6.5Ⅰ
KY65
6.5
≥15
≥30
0-120
QLD6.0/8Ⅰ
8.0
≥16
≥32
QLD6/8Ⅲ
2～8
注：接口型式可以根据现场实际需求配置。
四、适用场所：消防水枪是灭火的射水工具，用其与水带连接会喷射密集充实的水流，广泛用于石油化工、造纸、采矿、电力、液化气、食品、制药、市政等领域。
